28.10.2021

Karosseriebau HaibachFelix Koeth Karosseriebau

Aschaffenburg Karosserie

aschaffenburg Karosserie

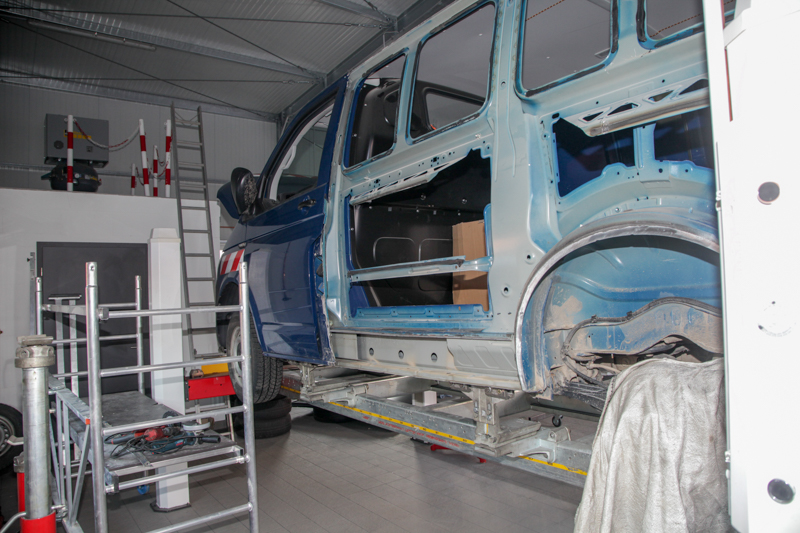

Um sicher arbeiten zu können, wurde ein Gerüst aufgebaut.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

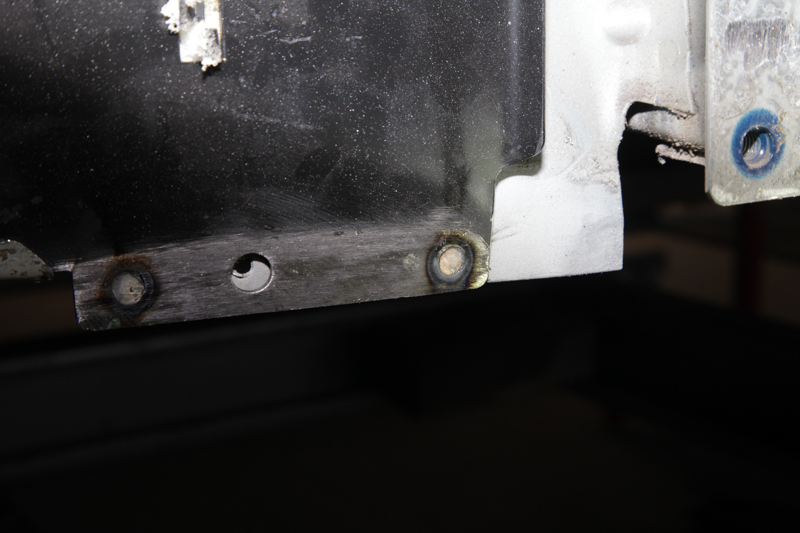

Jetzt kann die Seitenwand abgebohrt werden

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

-------------------Vorher ------------------------------------------------------------Nachher------------------------------------

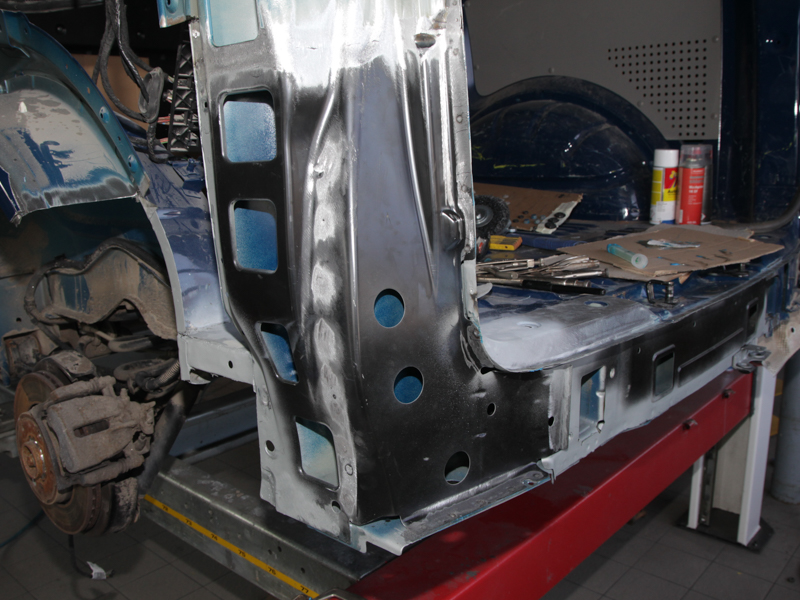

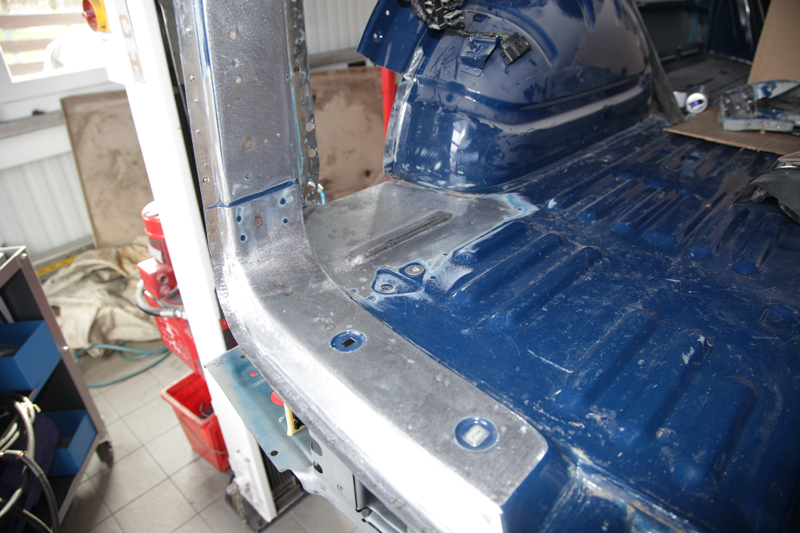

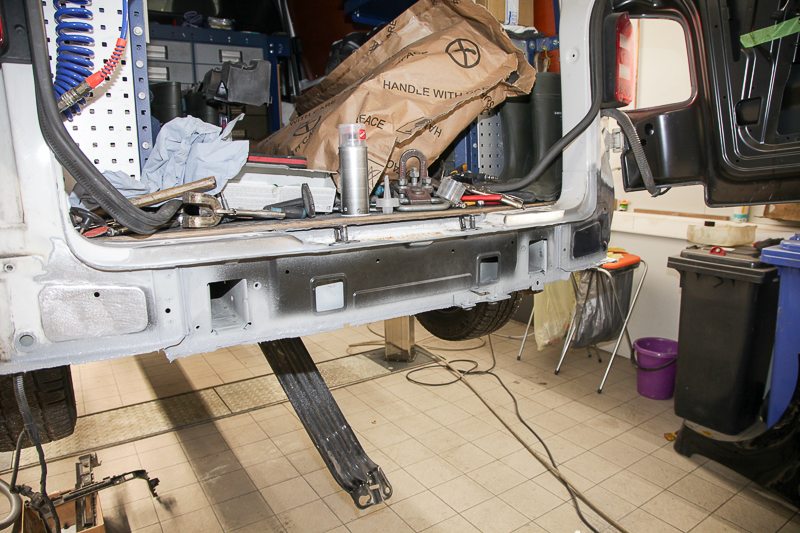

Jetzt sind alle Verstärkungen eingeschweißt und lackiert. Das Heck ist wieder Stabil.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

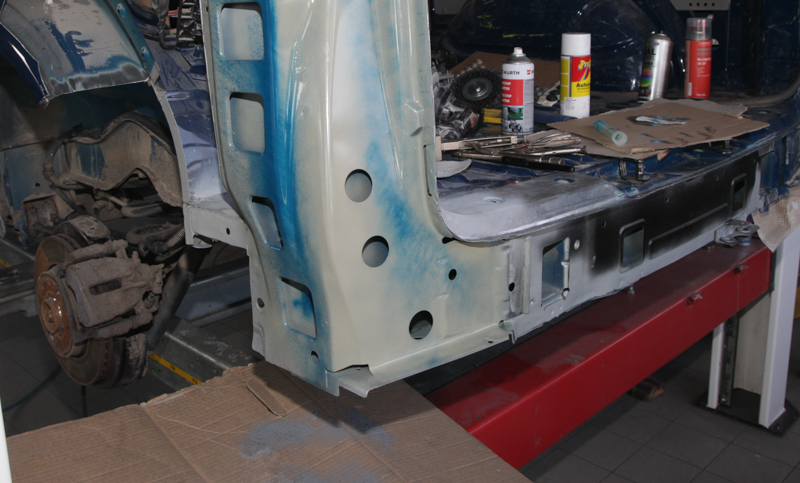

Jetzt kann die gerichtete Innenseitenwand wieder eingeschweißt werden

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

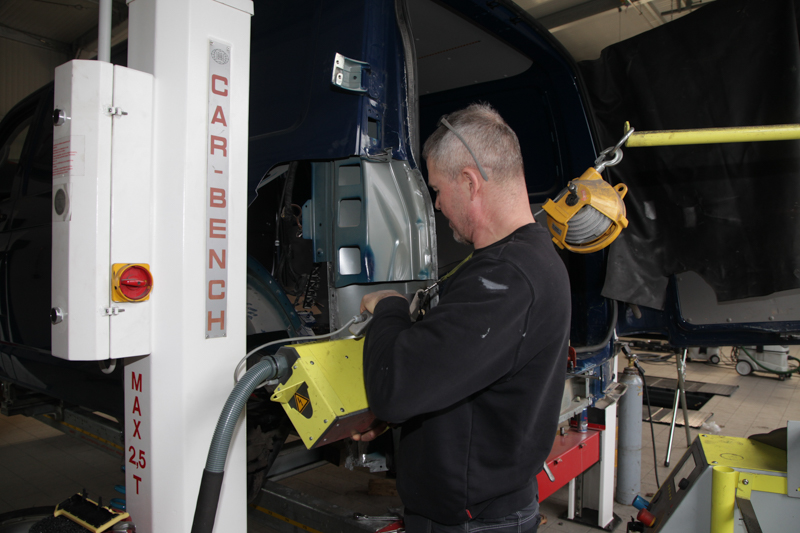

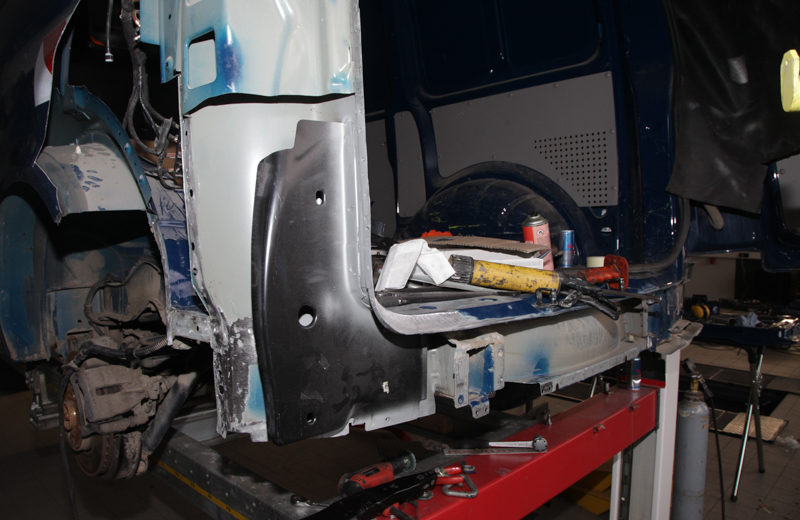

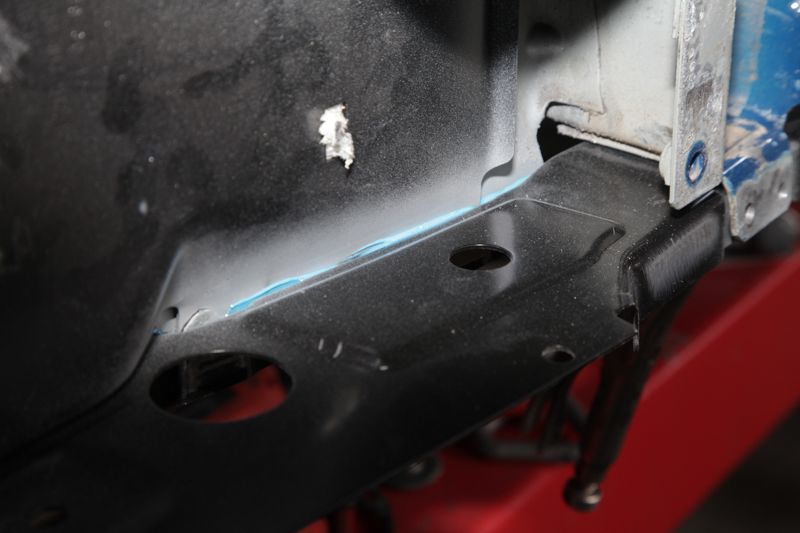

Das nächste Verstärkungsblech fertig gepunktet.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

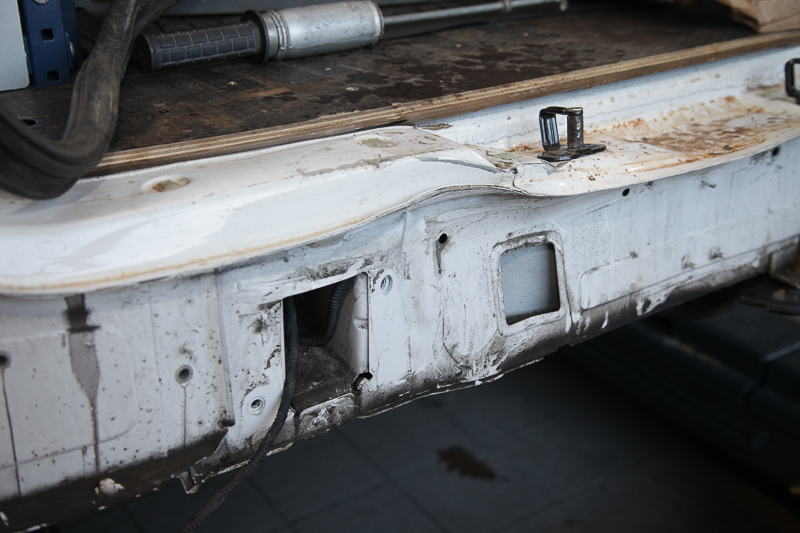

Ausgebeulter Kofferraumboden.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

Rückwand eingepunktet.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

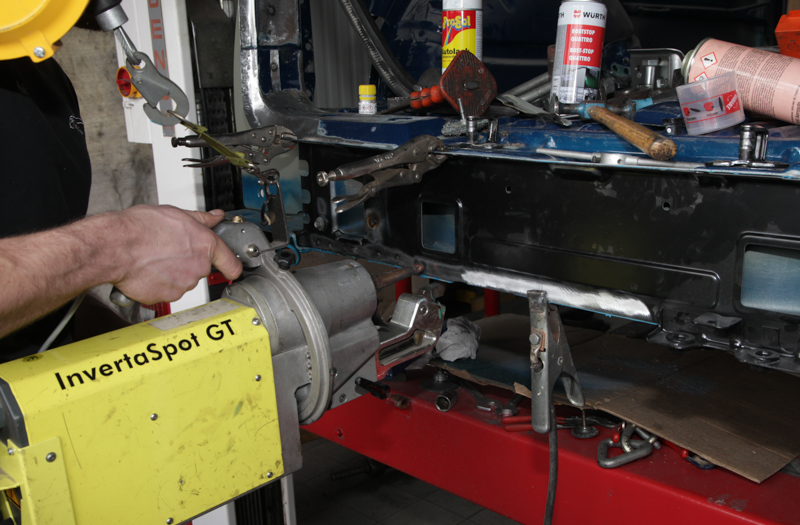

Einpunkten der Rückwand.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

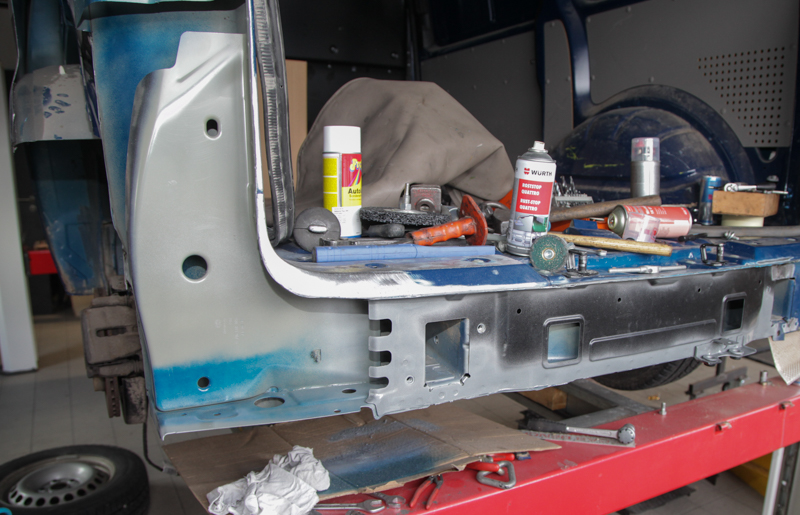

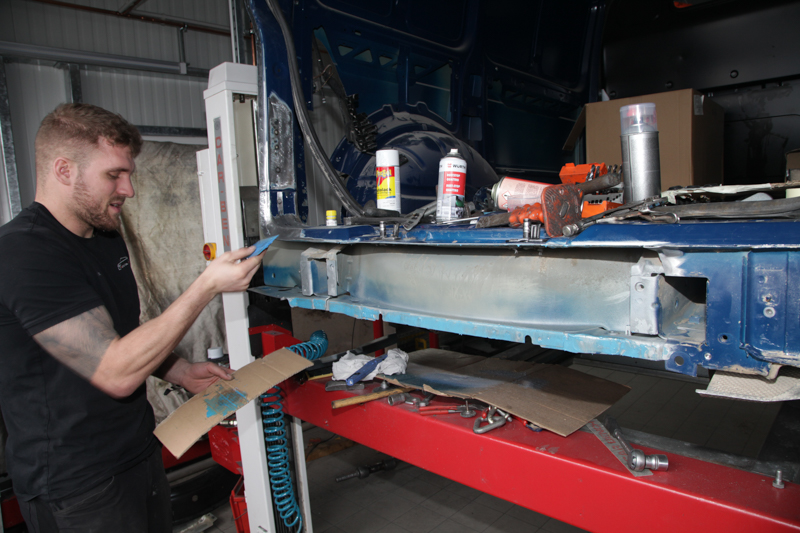

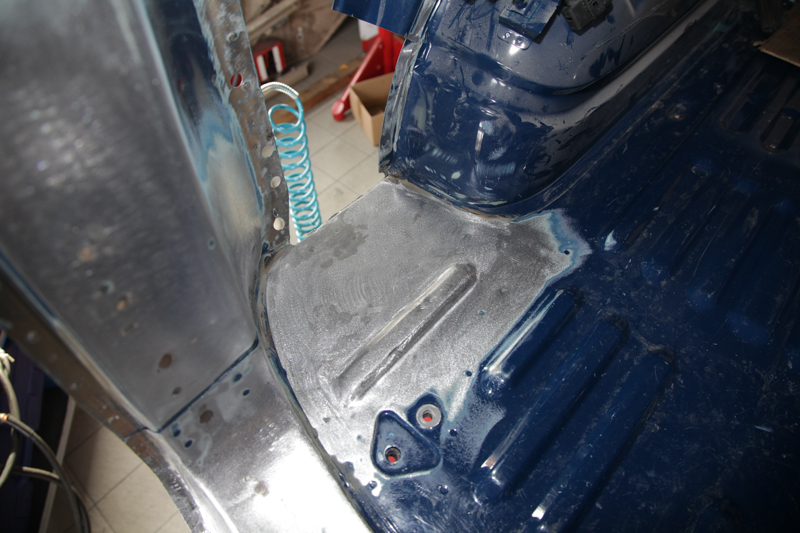

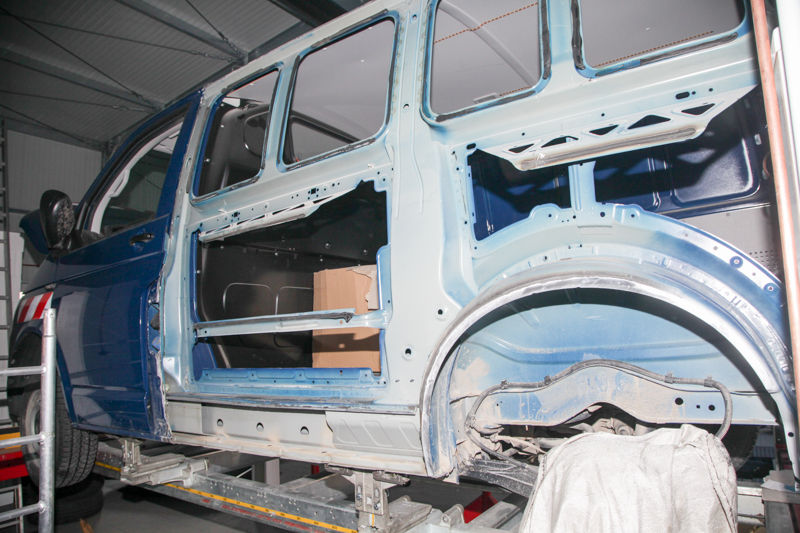

Vorbereitungsarbeiten an der Karosserie.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth.

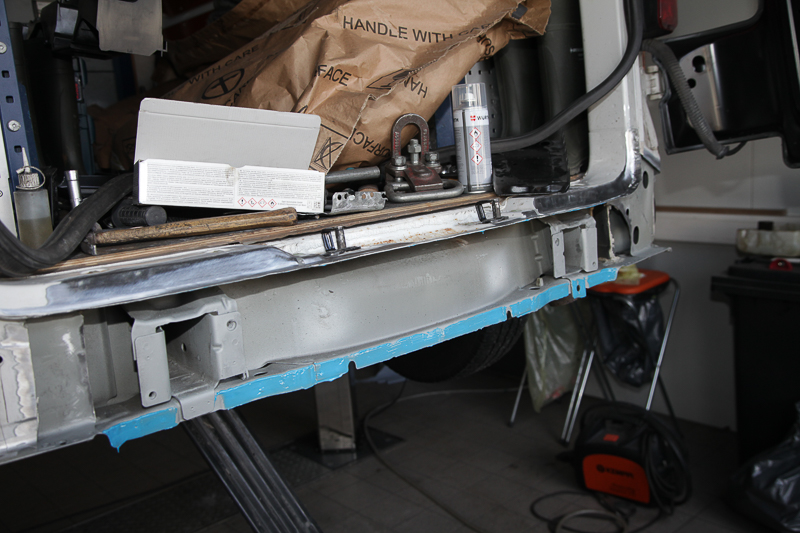

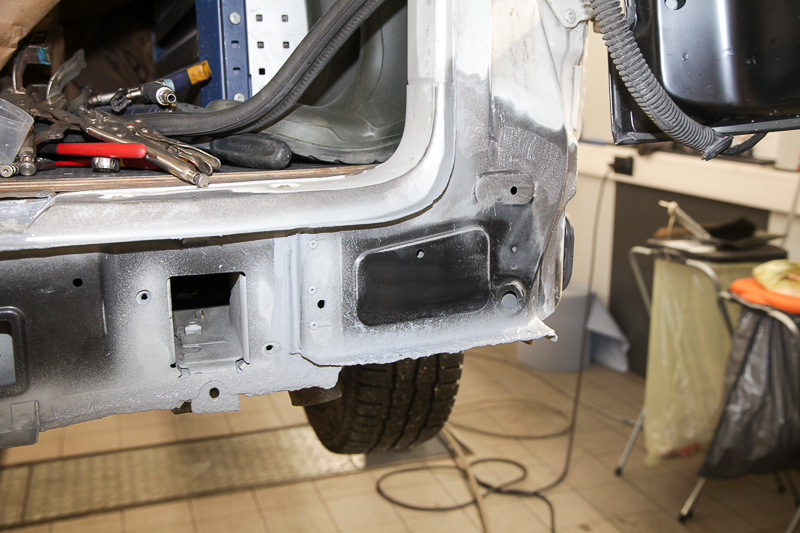

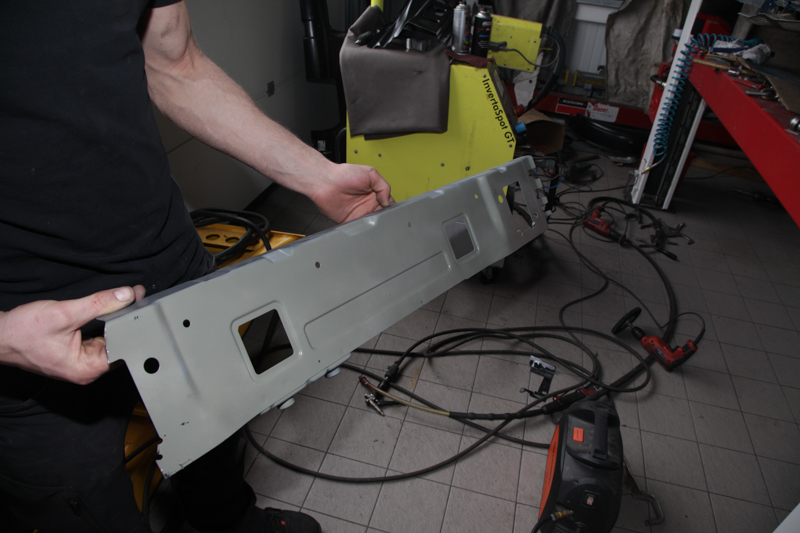

Das Rückwandblech vorbereitet zum einpunkten.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

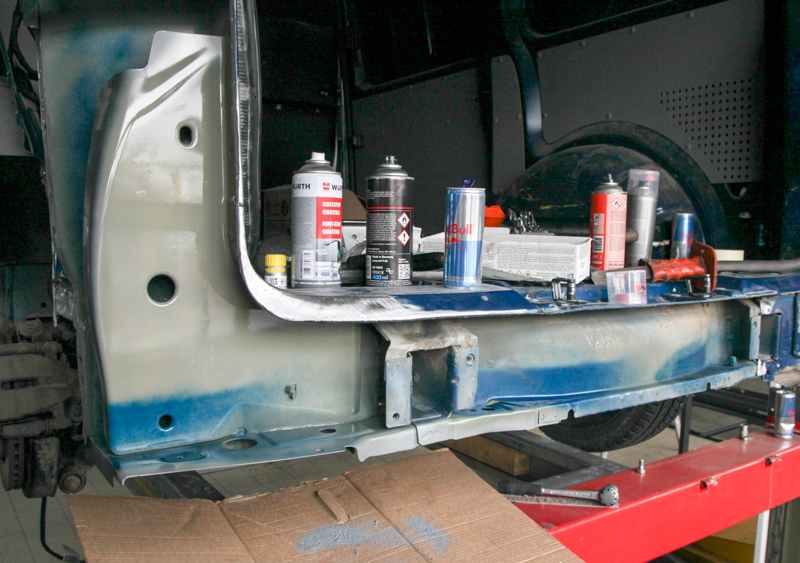

Zweites Blech ist eingeschweißt versiegelt, grundiert und lackiert.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

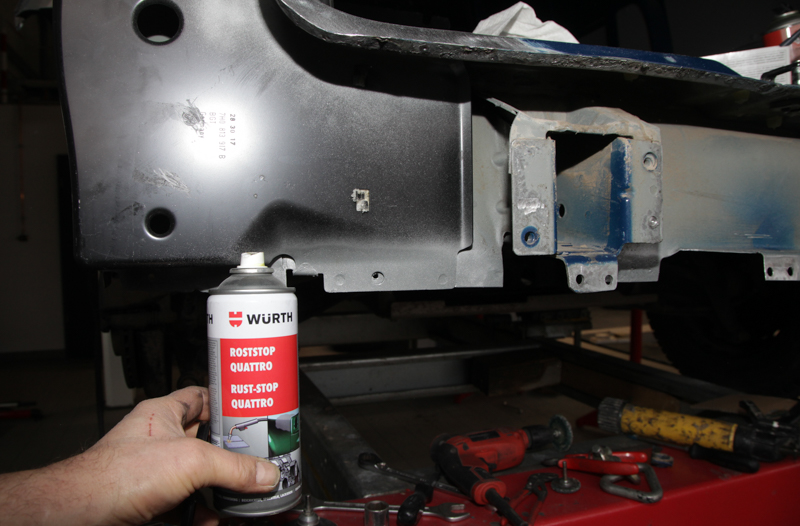

Danach wird noch Korossionsschutzklebstoff aufgetragen.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

Punktbare Schweißgrundierung wird zwichen jedem Blech aufgebracht.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

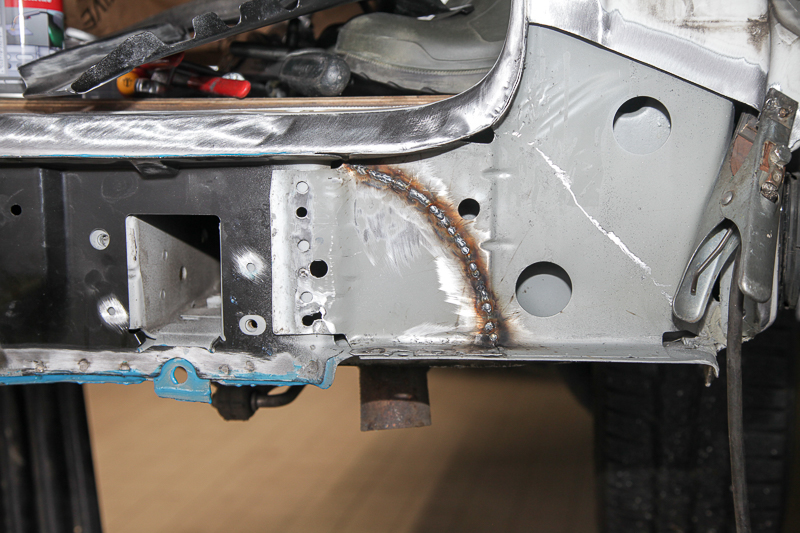

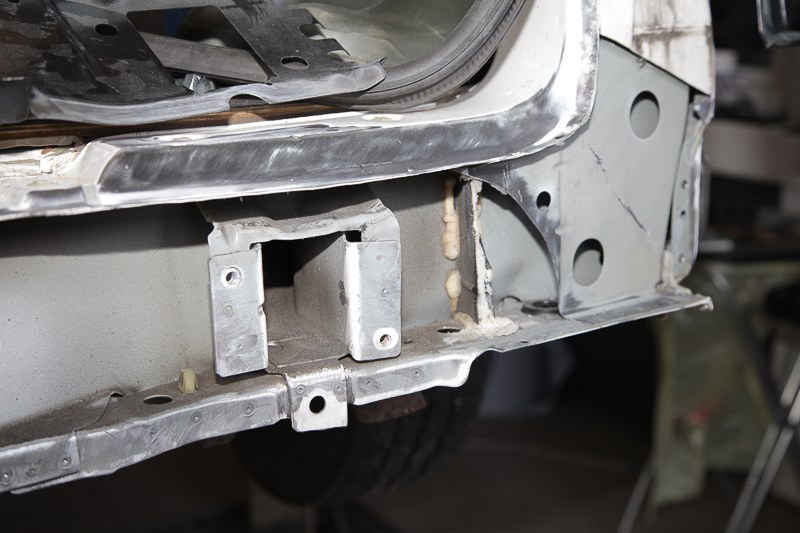

das erste Verstärkungsblech ist eingepunktet.

Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth



Karosseriebau Aschaffenburg _ Haibach_Felix_Koeth

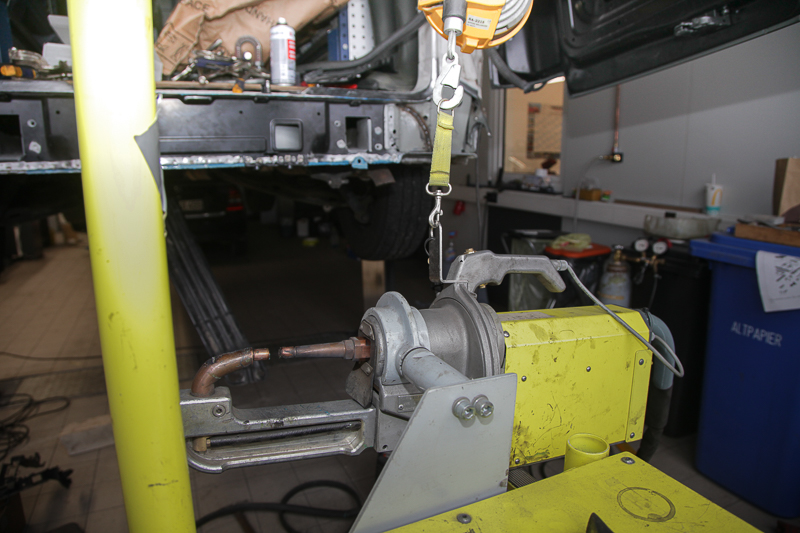

Teilweise bis zu 3mm Blechstärke. Fachgerechter Einbau nur mit einem Leistungsstarken Punkter möglich.

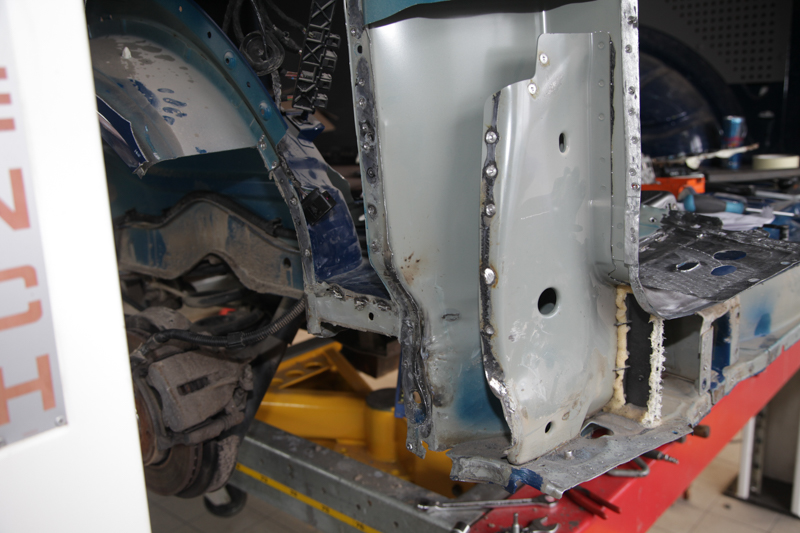

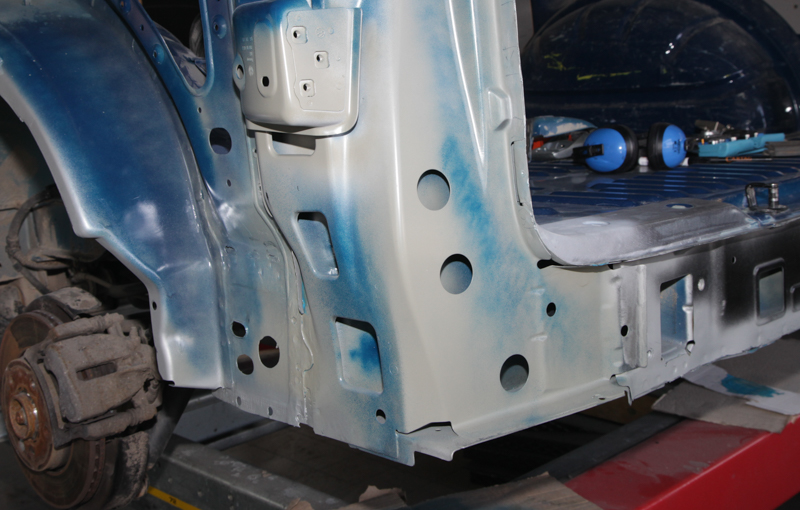

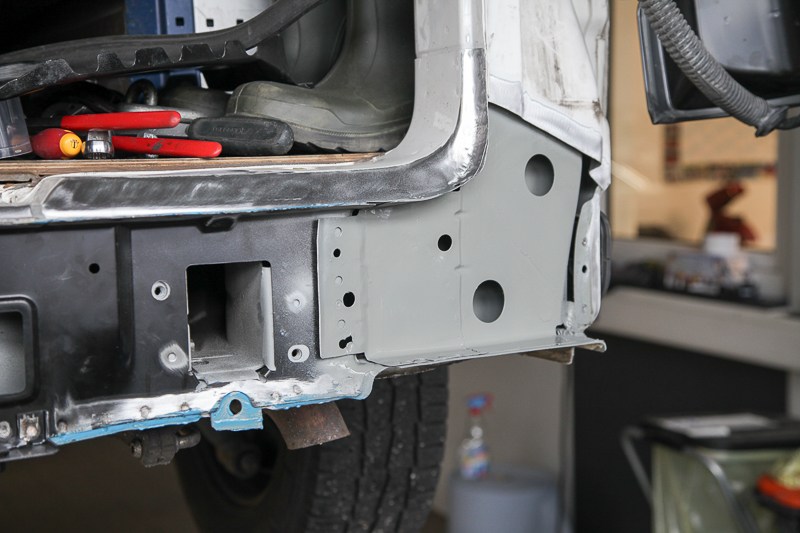

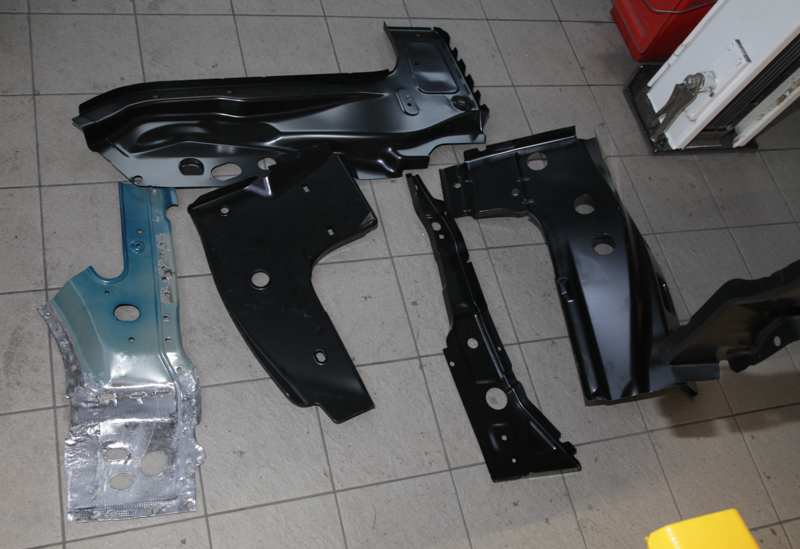

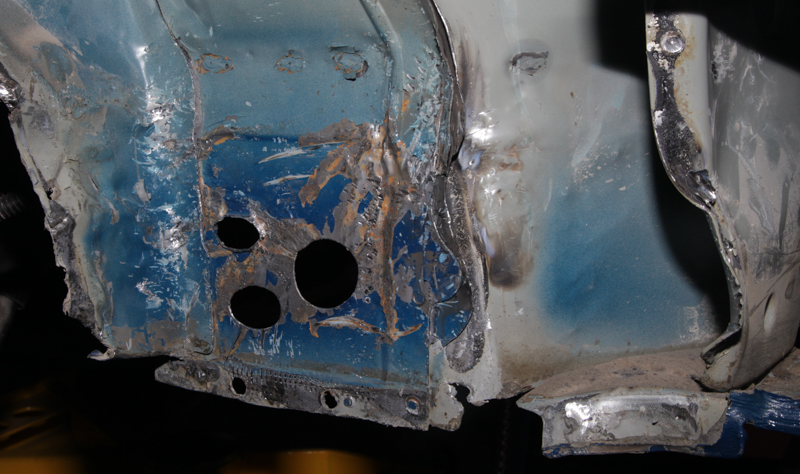

Jede Menge Verstärkungsbleche müssen erneuert werden, bevor die Seitenwand erneuert werden kann





Dann gibt es nur eine Möglichkeit. Ziehen, richten und ausbeulen.

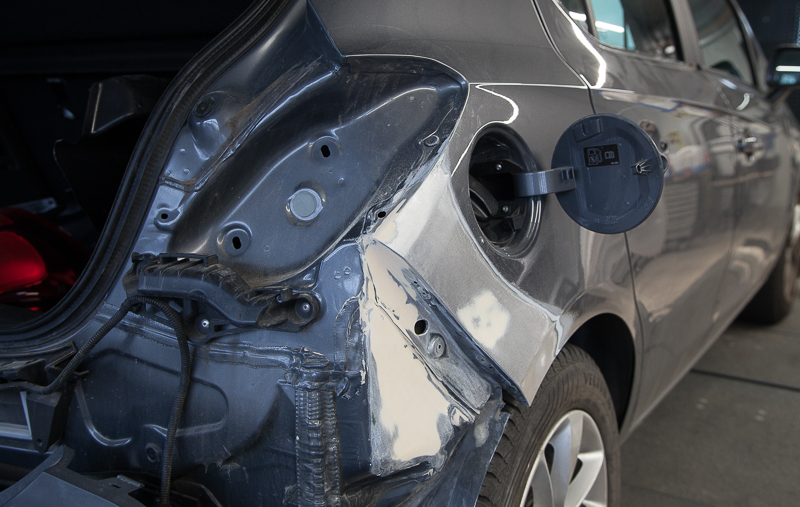

Laut Gutachten neue Innenseitenwand. Das Teil ist aber zur Zeit nicht lieferbar

Karosseriebau Koeth_Haibach

Karosseriebau Koeth_Haibach

Karosseriebau Koeth_Haibach

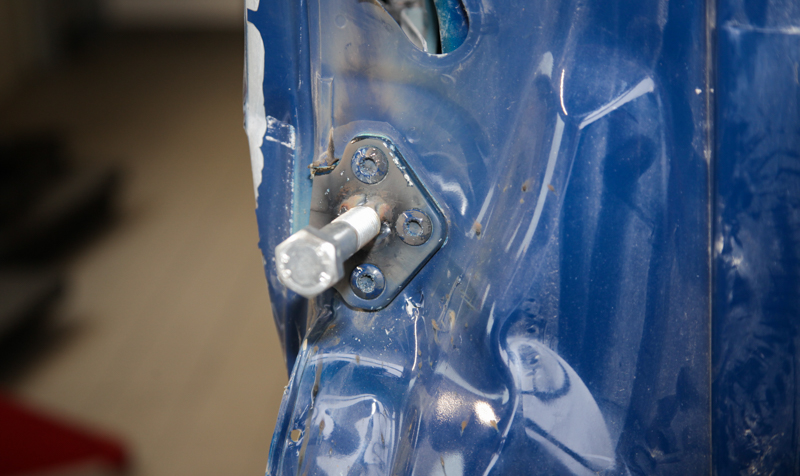

Mit diesem konnte punktgenau gezogen werden

Karosseriebau Koeth_Haibach

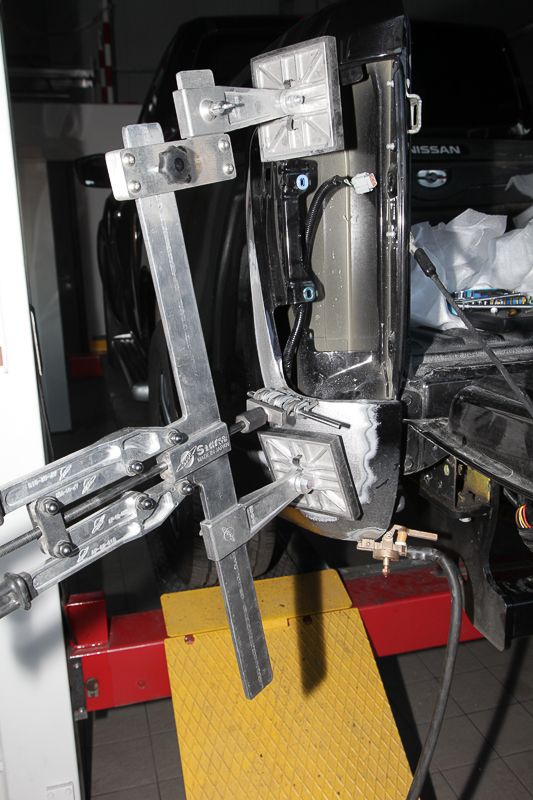

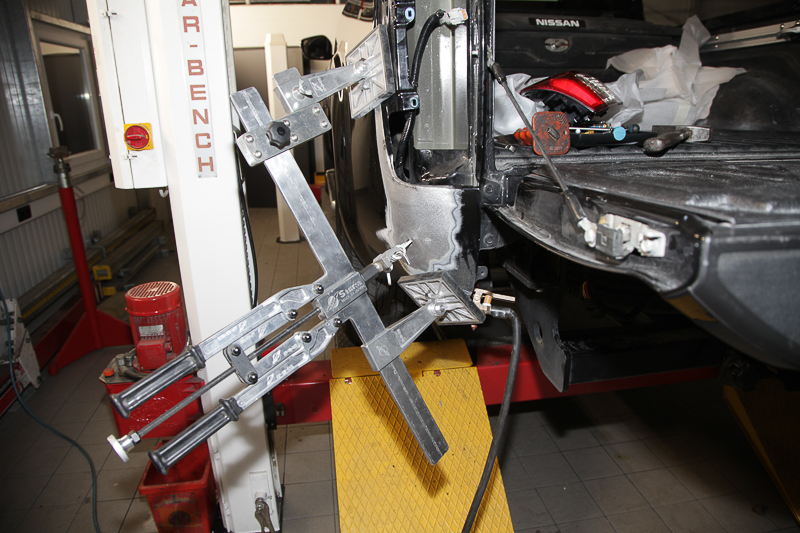

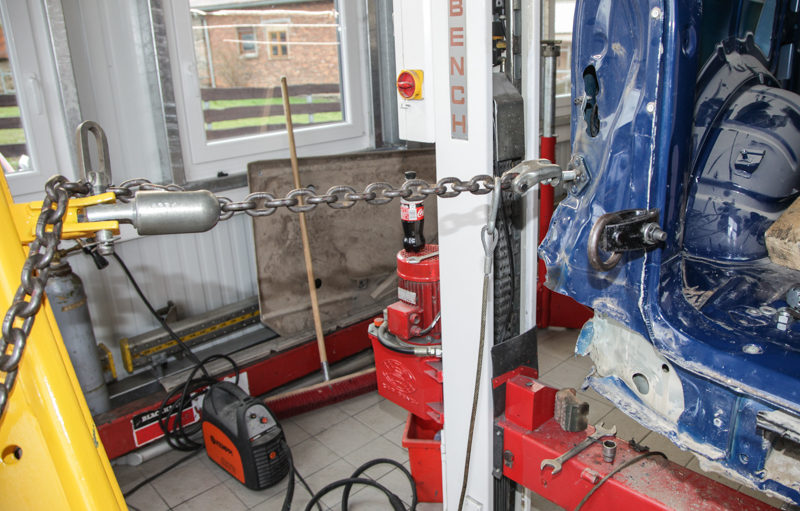

Zum ziehen der Schanieraufnahme wurde ein spezielles Richtwerkzeug angefertigt

Karosseriebau Koeth_Haibach

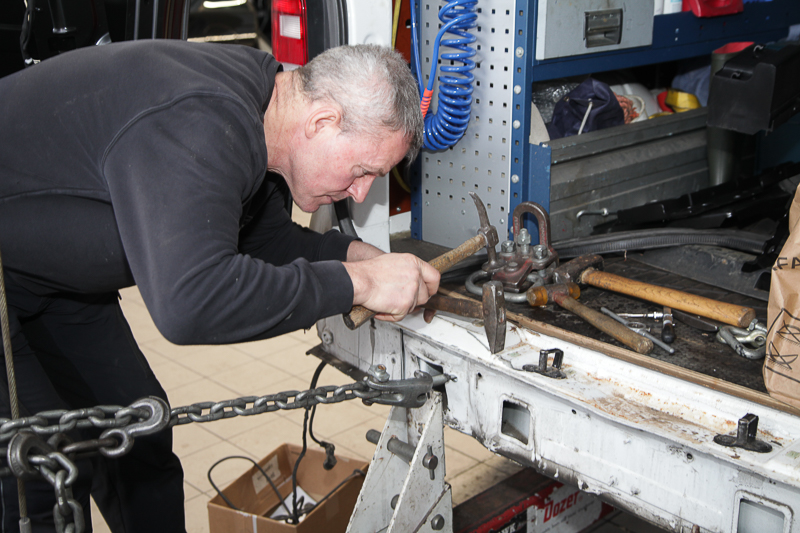

Der "Meister" in Aktion

Karosseriebau Koeth_Haibach

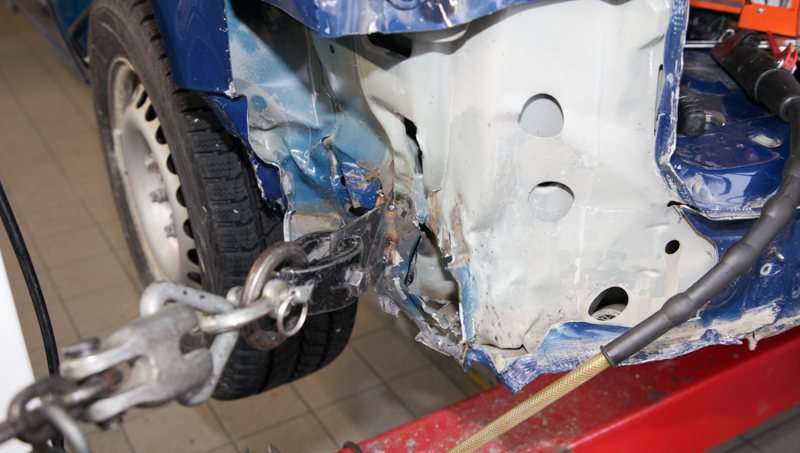

Rückverformen

Karosseriebau Koeth_Haibach

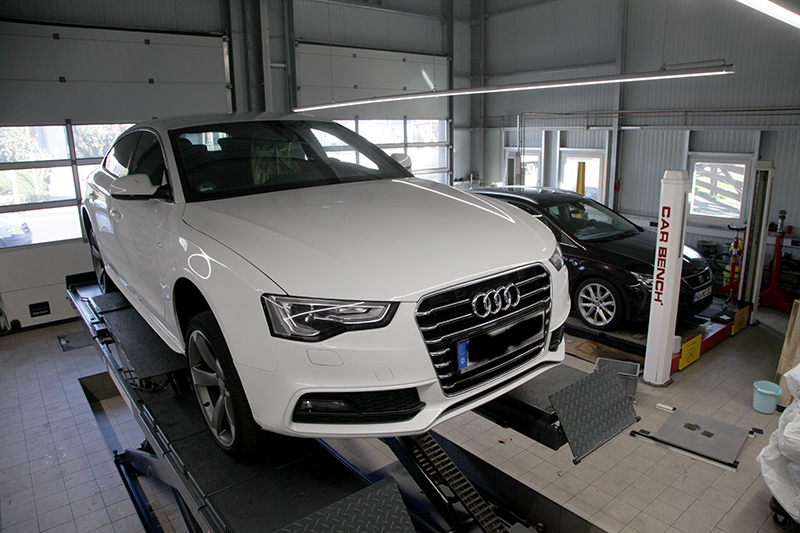

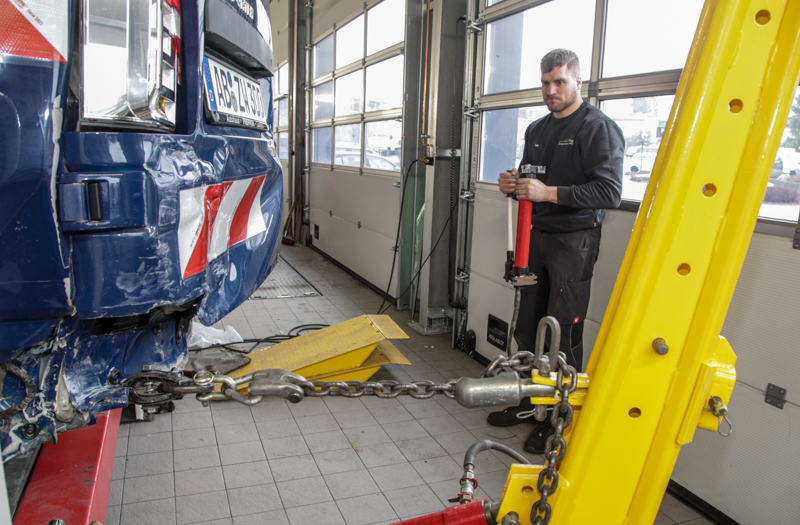

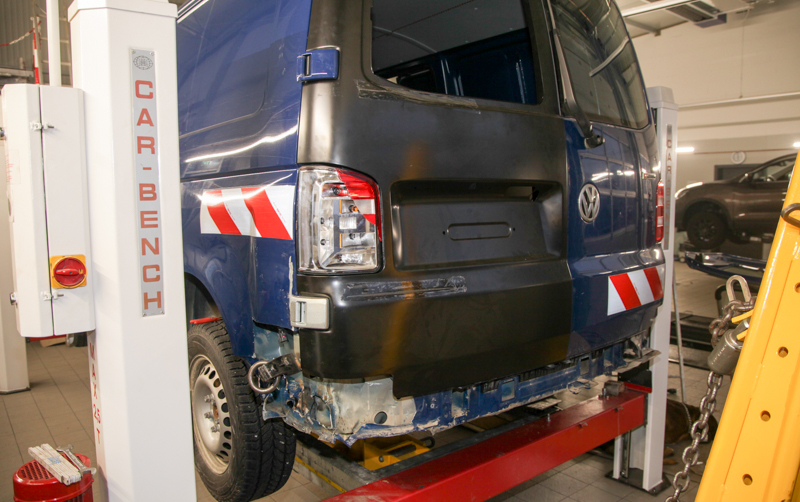

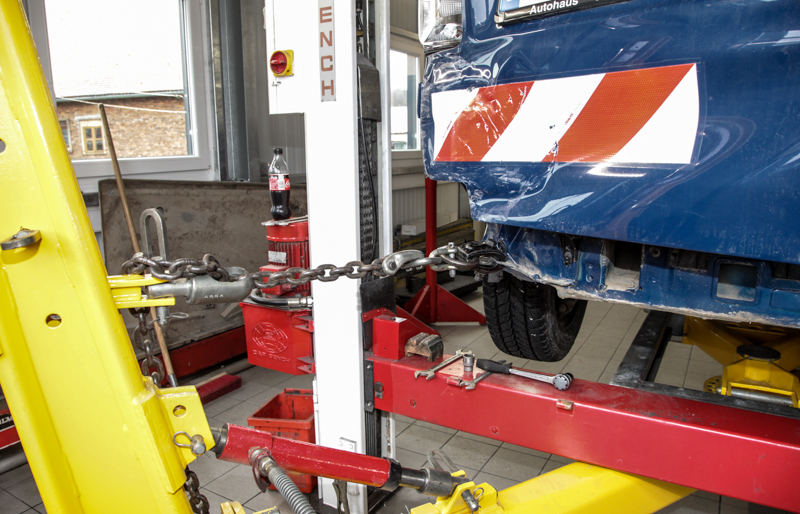

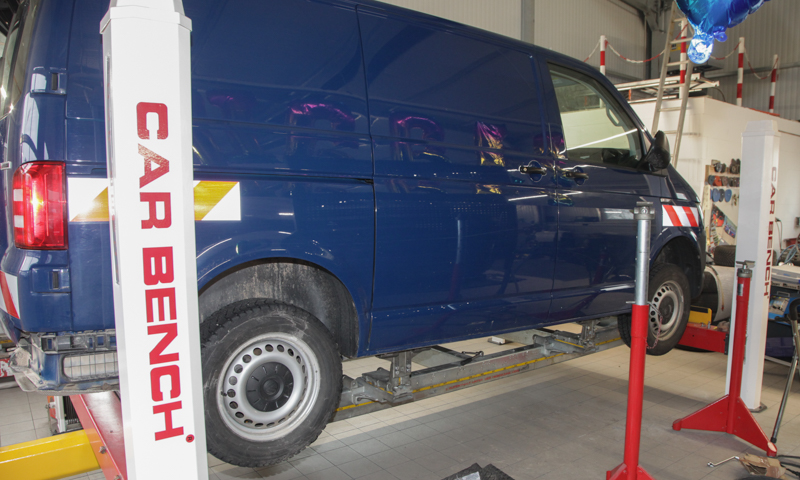

Zuerst wurde das Fahrzeug auf der Richtbank verankert

Karosseriebau Koeth_Haibach

Karosseriebau Aschaffenburd_Haibach

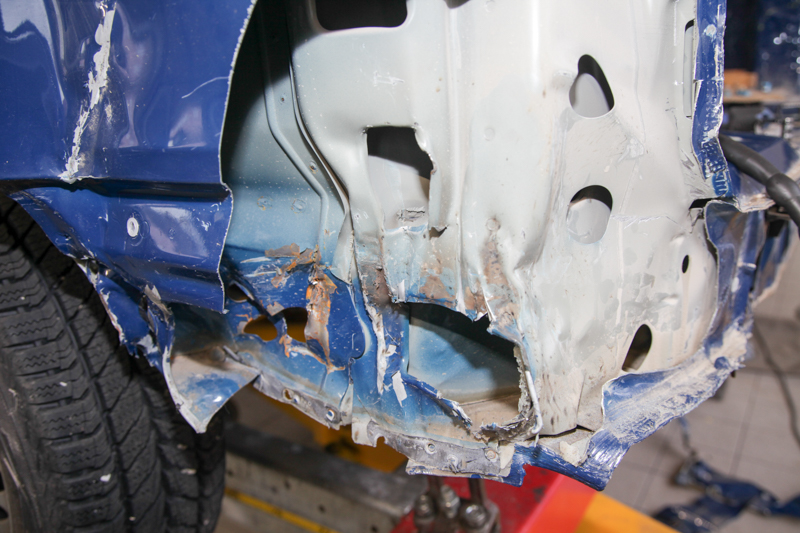

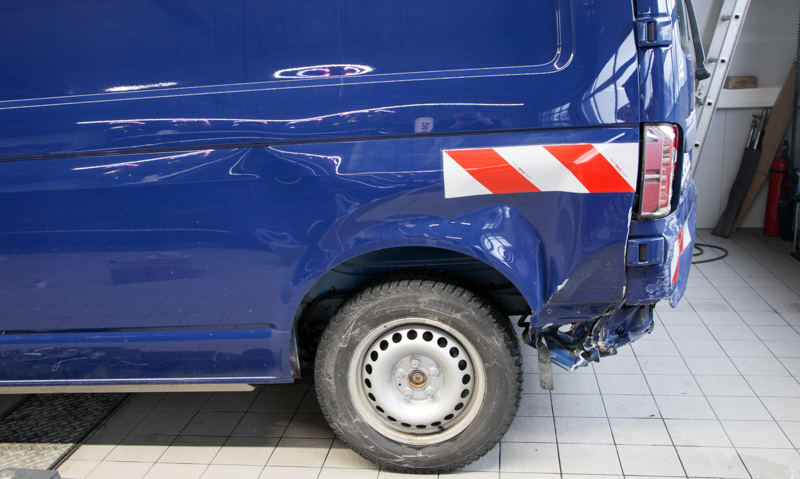

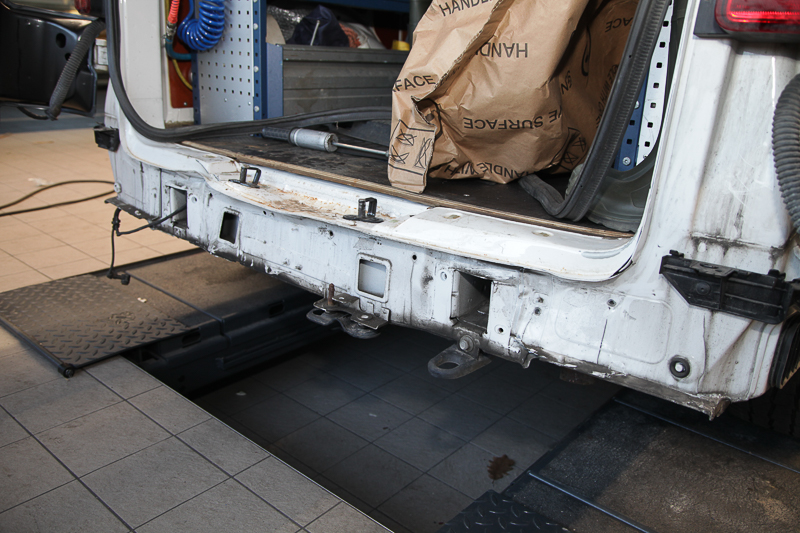

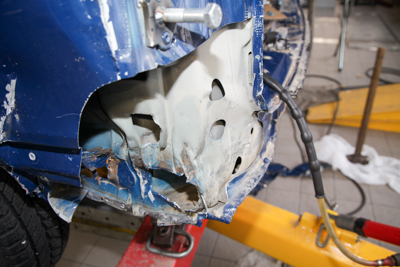

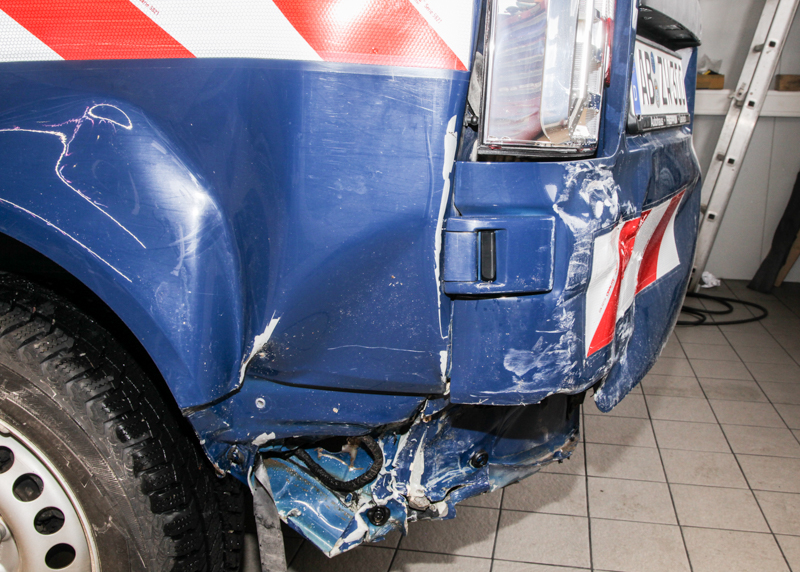

eine neue Herausforderung!!VW Transporter mit massivem Heckschaden.

Karosseriebau Koeth_Haibach






Kunde wollte die Seitenwand und die Türe auf keinen Fall erneuert haben. Eine Aufgabe für die Spezialisten von Karosseriebau Köth.

karosseriebau Köth

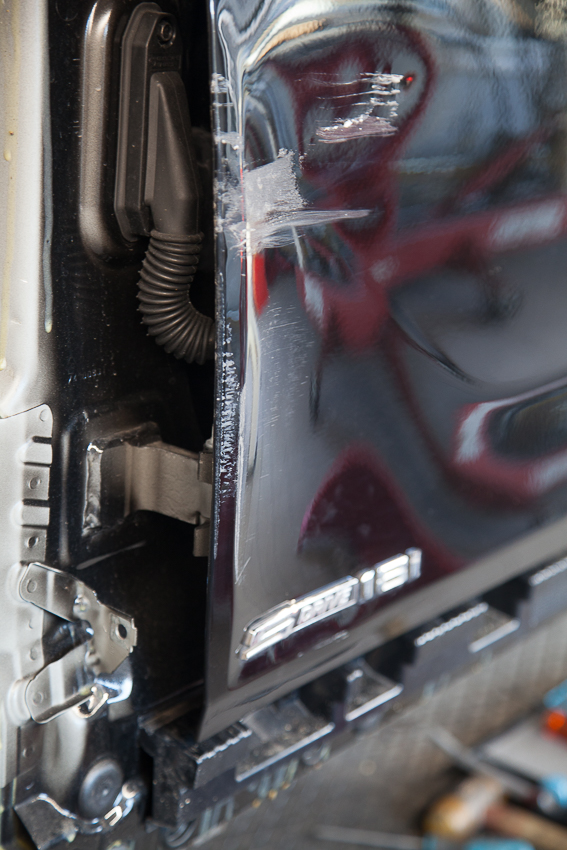

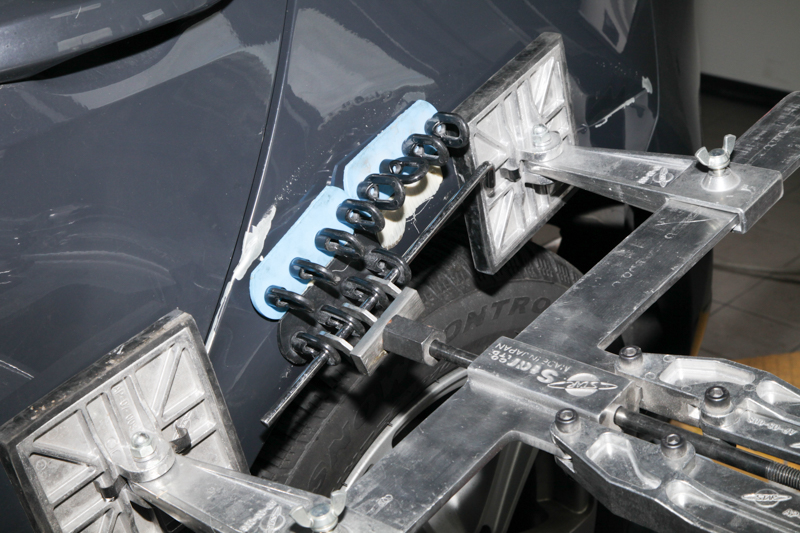

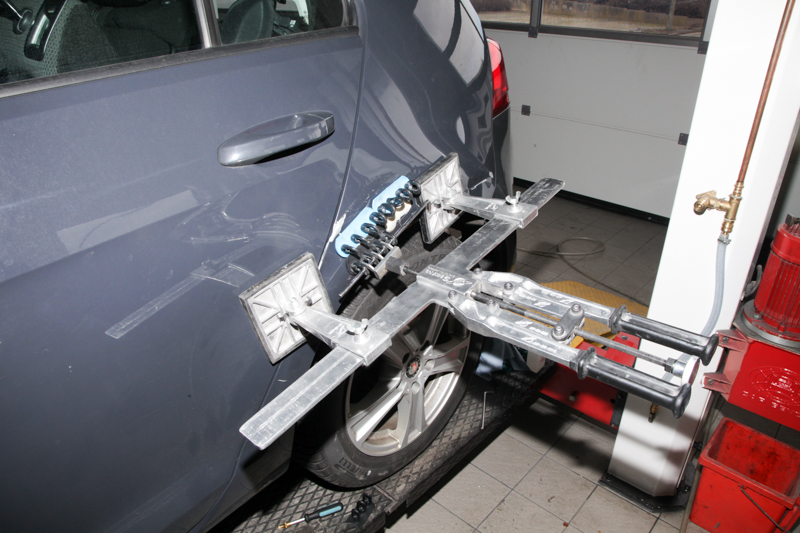

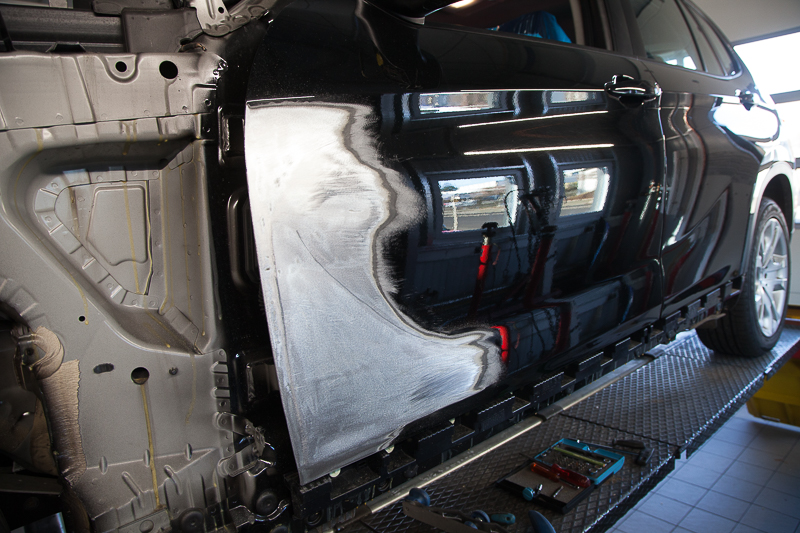

Mit der Klebetechnik wurde die Seitenwand rüchverformt

karosseriebau köth

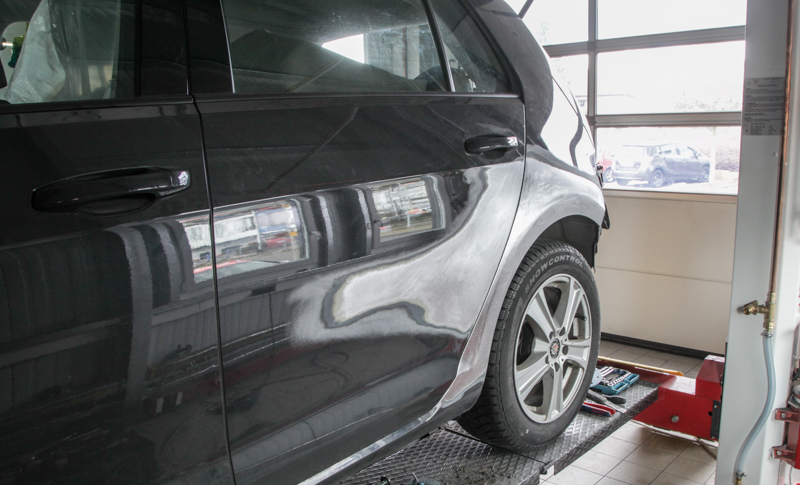

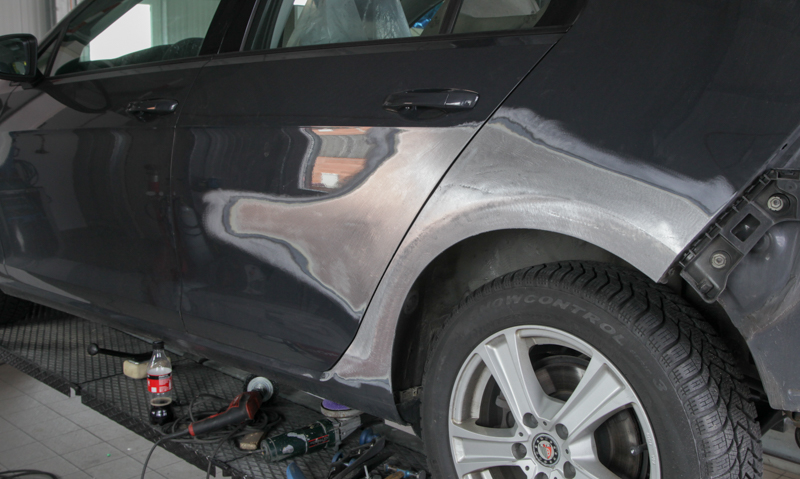

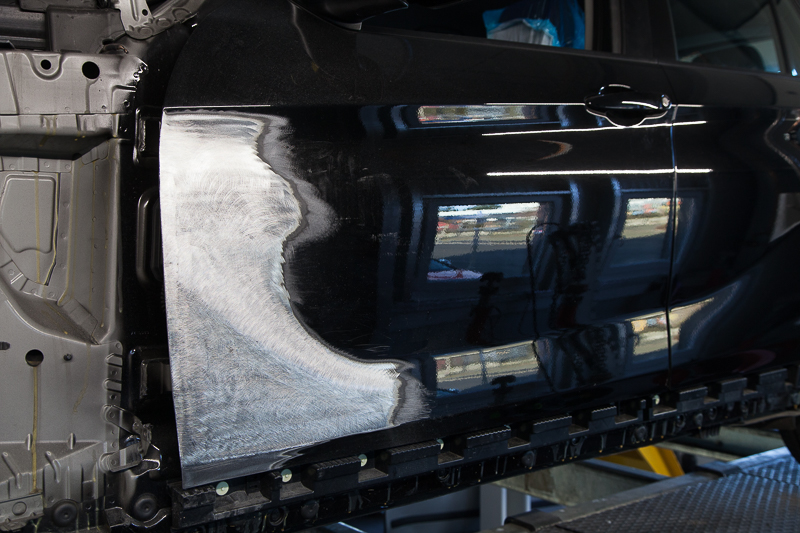

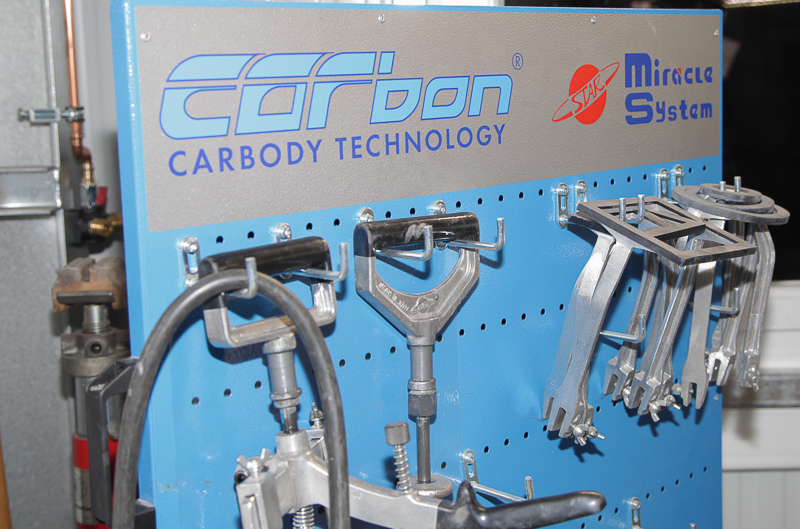

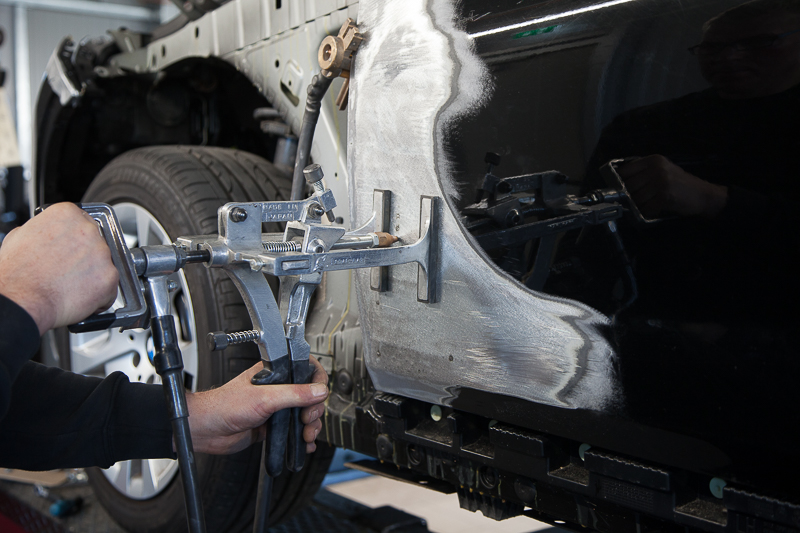

Danach geschliffen, und noch vorhandene Unebenheiten mit Miracle Ausbeulsystem "geglättet"

Zum Schluss noch die Türe ausgebeult und ein letzter Feinschliff auf der gesammten Fläche

karosseriebau köth

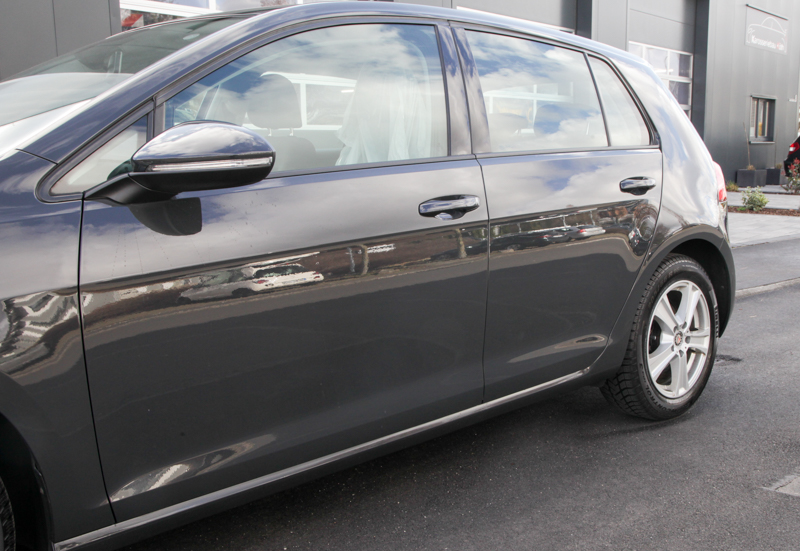

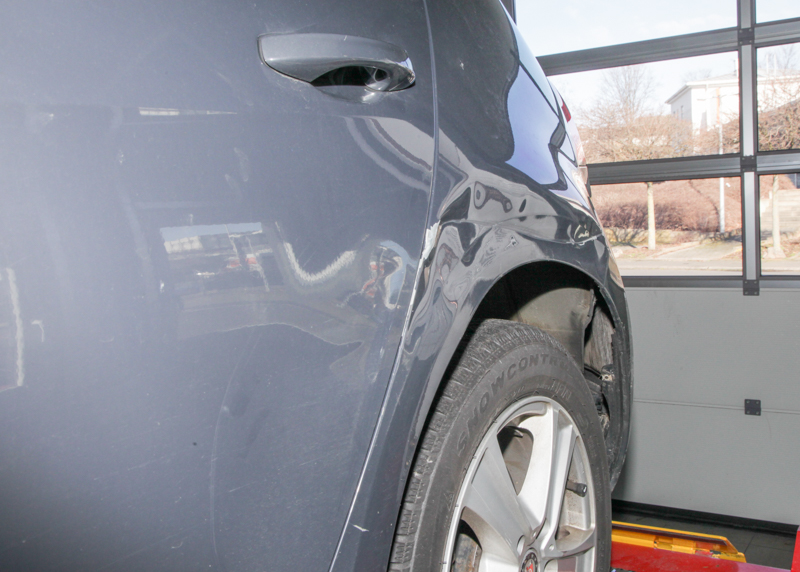

Das perfekte Ergebnis nach der Lackierung

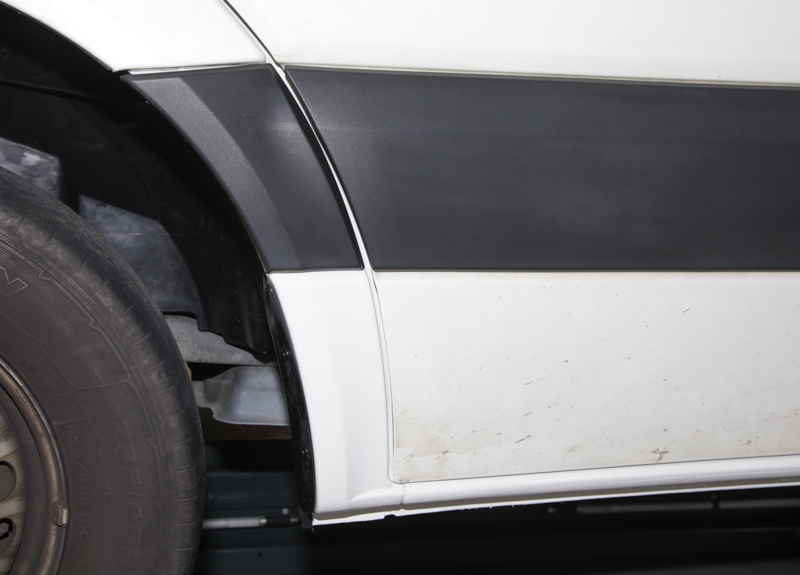

VW Transporter Lieferschwirigkeiten der A Säule. Kein Problem für unser Team

karosseriebau Haibach_Aschaffenburg

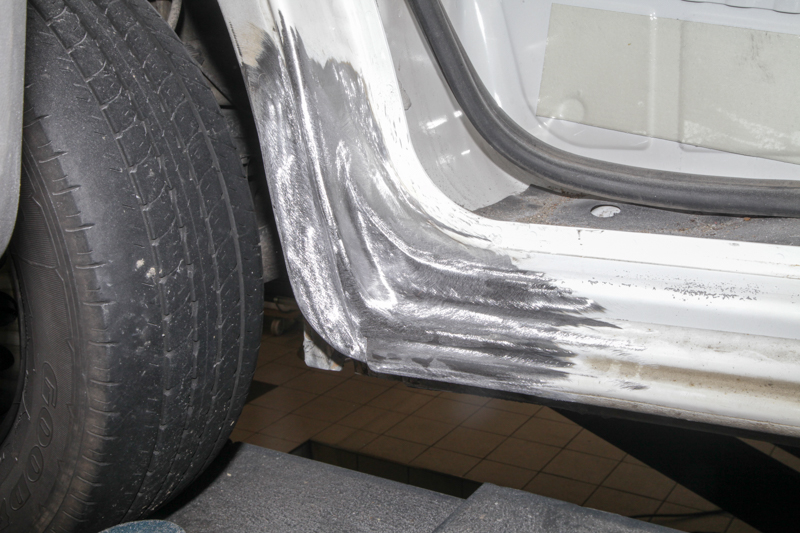

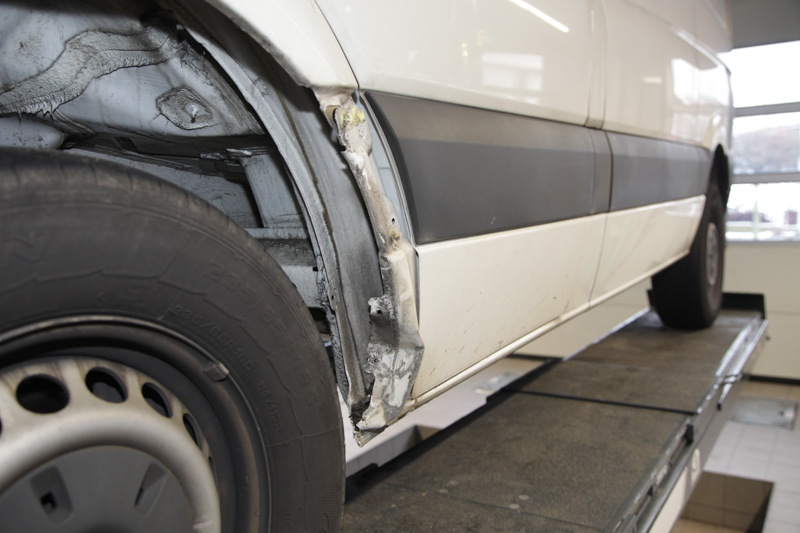

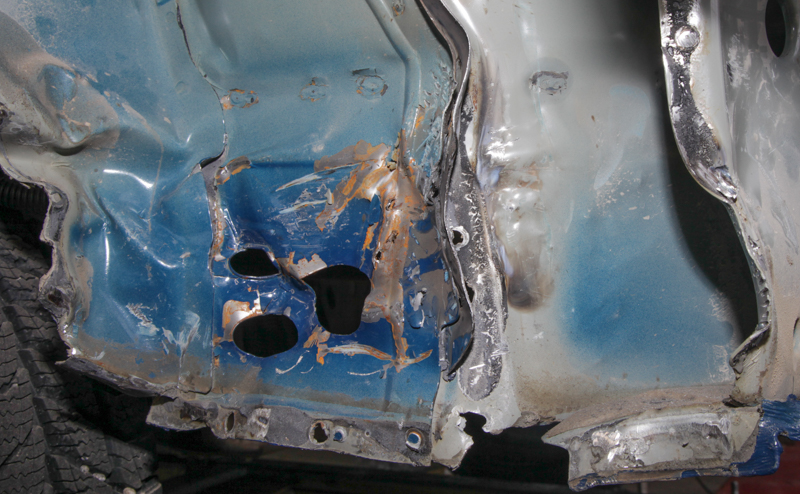

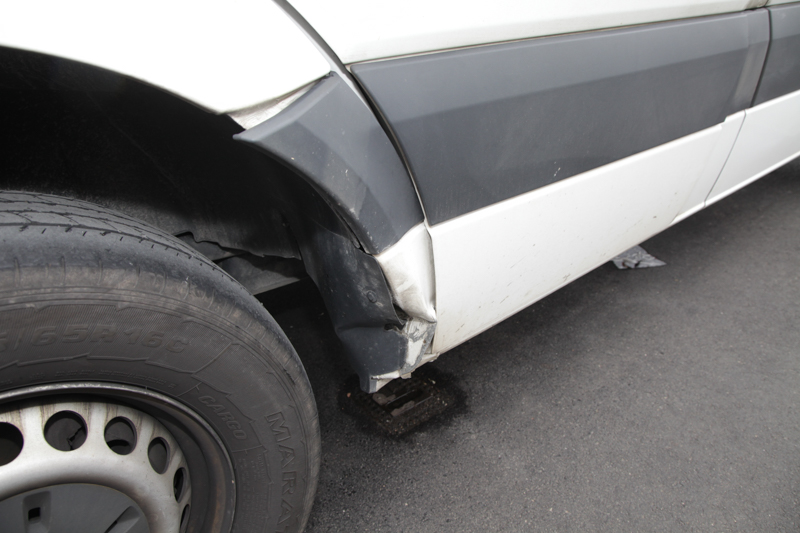

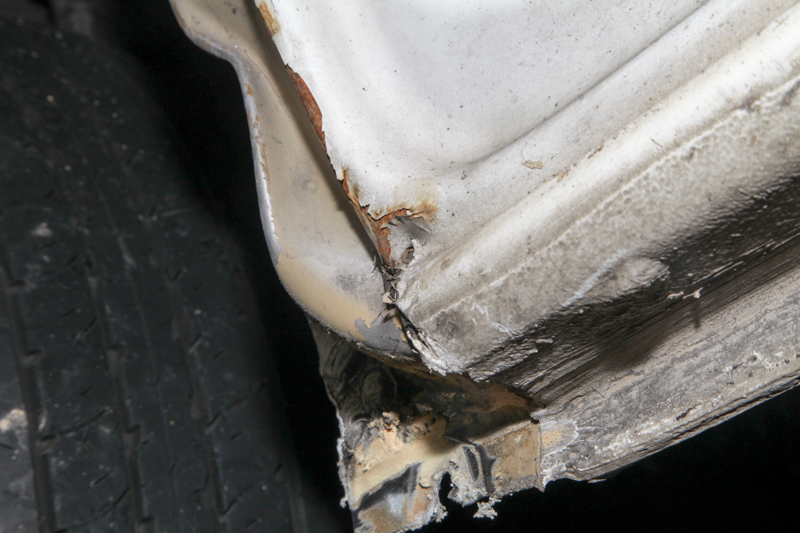

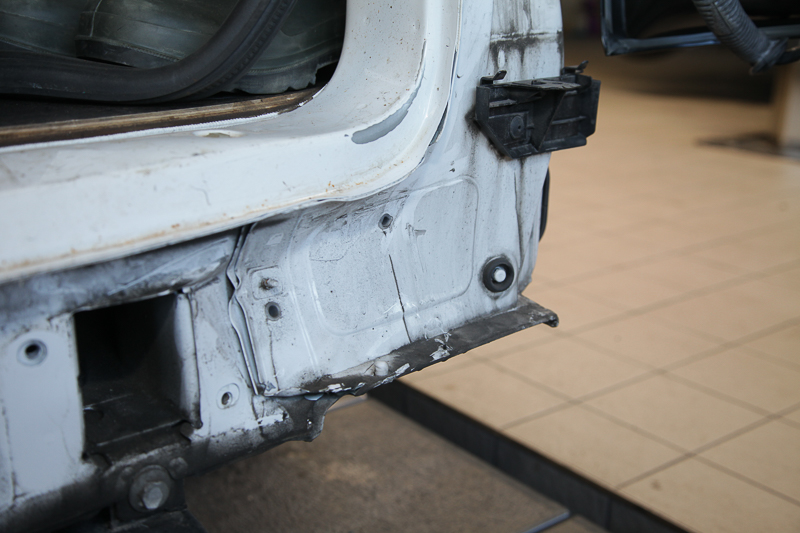

Der Kotflügel wurde so stark eingedrückt dass das Blech der A Säule mit deformiert wurde

karosseriebau Felix Köth

karosseriebau Felix Köth

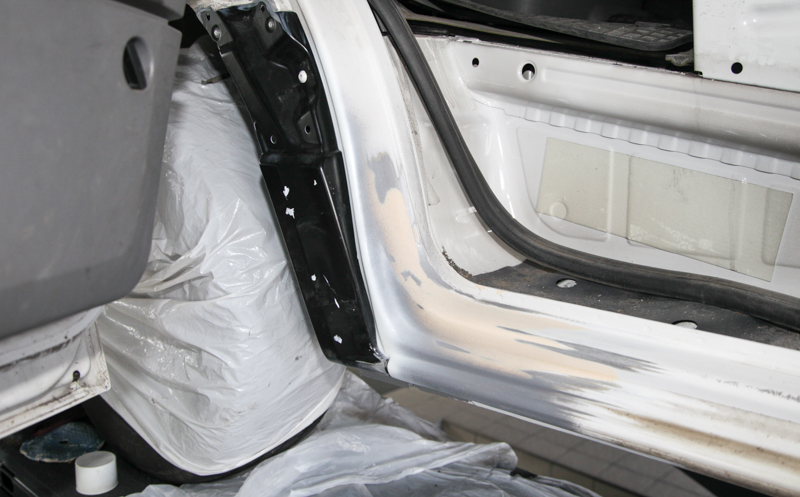

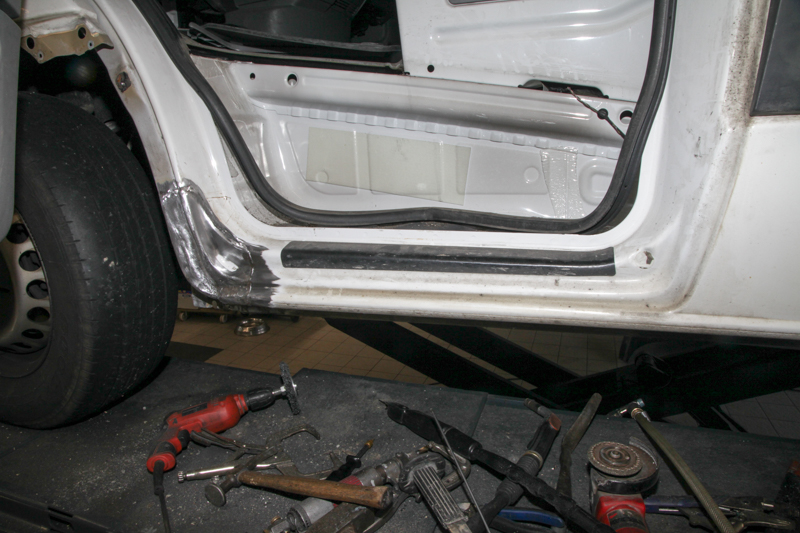

Der vordere Teil der A Säule wurde ausgetrennt,gerichtet und wieder eingeschweißt .(Das Rückverformen mit dem Miracle System

kam hier an seine Grenzen.Die Material und die Deformierung der Säule waren zu stark.

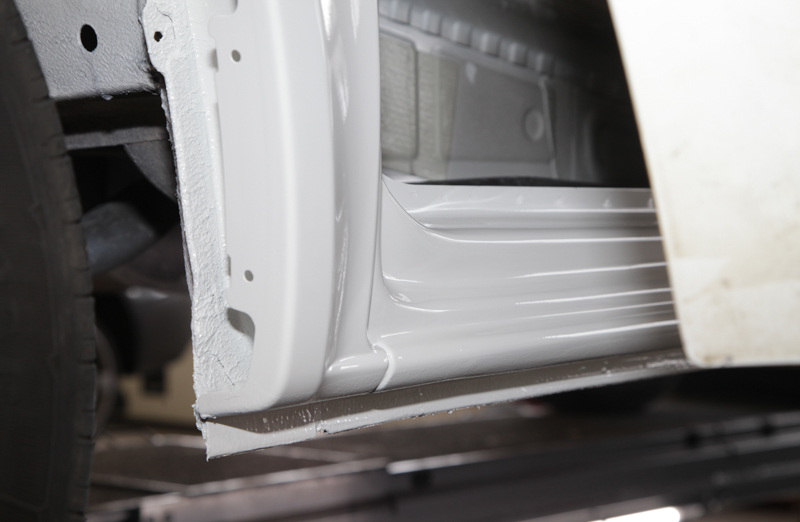

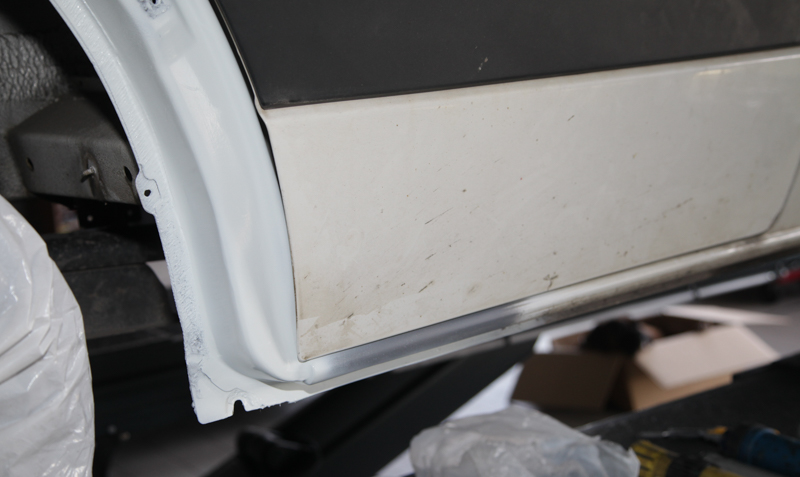

A Säule gerichtet verzinnt und lackiert.

karosseriebau Felix Köth

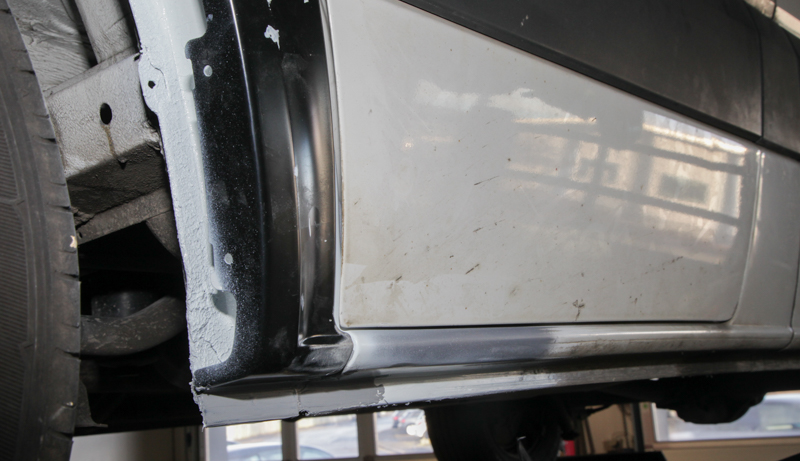

Unterer Teil des Kotflügels eingepasst, verklebt, verschraubt und vernietet. Bereit für den Lackierer.

karosseriebau Felix Köth

karosseriebau Felix Köth

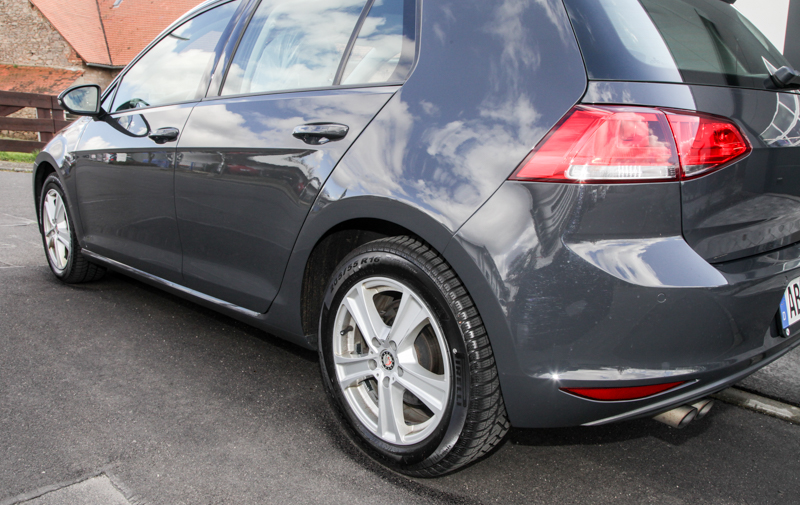

Nach der Lackierung

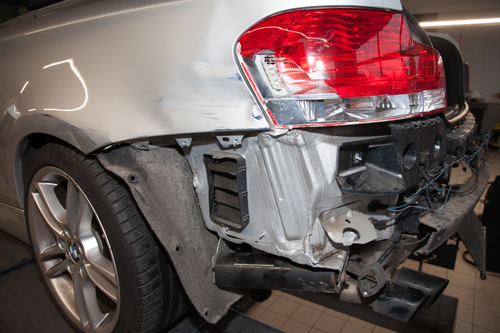

Karosseriebau_koeth

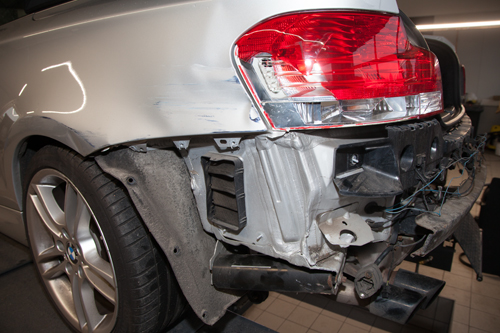

Karosseriebau korth 2

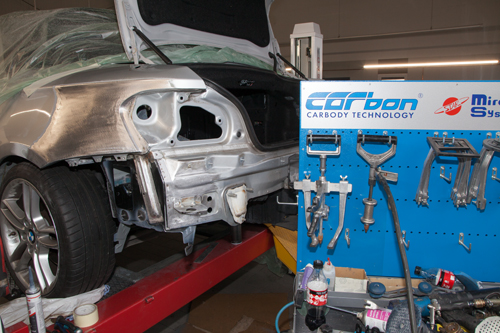

karosseriebau Felix koeth
